Reduser Harmonik: Panduan menyelam dalam untuk sistem gerakan presisi tinggi

Prinsip kerjA dAn siFAt kinerja penGuranGan harMonik (Gelombang regangan)

Bagaimana mekanisme gelombang regangan menghasilkan rasio tinggi dalam paket kompak

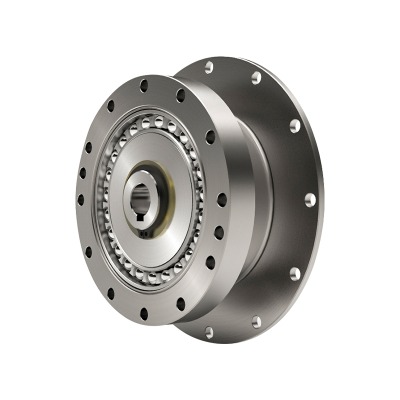

A Pengurangan Harmonik —Keliling yang disebut gearbox gelombang regangan - menggunakan cangkir Fleksibel (flexspline), cincin kaku dengan gigi internal, dan generator gelombang elips untuk mencapai rasio reduksi yang luar biasa tinggi untuk ukuran dan massa unit. Ketika generator gelombang merusak cangkir, hanya dua lobus dari flexspline yang melibatkan cincin setiap saat, dan karena flexspline memiliki gigi yang sedikit lebih sedikit daripada cincin, setiap rotasi generator gelombang memajukan keterlibatan dengan perbedaan jumlah gigi, menghasilkan pengurangan besar. Geometri ini memusatkan kontak di zona bergerak, yang menyebarkan keausan pada banyak gigi dan berkontribusi untuk menghaluskan mesm. Hasilnya adalah tahap aktuator yang memberikan presisi penentuan posisi yang luar biasa dengan reaksi rendah, kekakuan torsional yang sangat baik, dan gerakan yang berulang bahkan di bawah beban pembalikan.

Mengapa reaksi secara inheren rendah dan bagaimana itu menguntungkan gerakan presisi

Di kereta gigi konvensional, reaksi muncul dari jarak bebas di antara gigi yang kaku. Dalam peredam gelombang regangan, deformasi elastis dan bungkus gigi melingkar menghasilkan kontak yang hampir dimuat yang secara dramatis meminimalkan permainan bebas. Untuk aplikasi yang membutuhkan pengulangan busur-menit atau sub-arc-menit-seperti gimbal kamera, penanganan semikonduktor, atau robotika bedah-karakteristik ini menjadi keuntungan yang menentukan. A Reduksi harmonik presisi reaksi rendah Konfigurasi membantu menahan posisi terhadap gangguan torsi dan mikro-vibrasi yang sebaliknya akan menumpuk sebagai kesalahan contouring, memungkinkan loop kontrol untuk menggunakan keuntungan yang lebih tinggi tanpa osilasi yang menarik.

Pertimbangan efisiensi, kekakuan, dan siklus hidup

Efisiensi tergantung pada rasio, pelumasan, dan beban; Nilai -nilai tipikal kompetitif dengan tahap planet kompak pada rasio sedang, meskipun rasio yang sangat tinggi mungkin menunjukkan sedikit lebih banyak kerugian fleksibel internal. Kekakuan aksial dan radial dibentuk oleh bantalan dan geometri case, sedangkan kekakuan torsional mencerminkan ketebalan dinding flexspline dan busur keterlibatan gigi. Siklus hidup sangat terkait dengan pelumasan dan manajemen suhu yang tepat; Komponen fleksibel yang ditekankan secara elastis dapat berjalan selama ribuan jam jika dioperasikan di dalam torsi yang ditentukan dan amplop kecepatan. Desainer harus mempertimbangkan siklus tugas dengan start-stop yang sering dan gerakan membalikkan, karena medan regangan dalam flexspline berputar dengan generator gelombang dan harus disimpan di bawah batas kelelahan.

Di mana peredam harmonik bersinar - dan di mana opsi lain mungkin cocok

Pengurangan harmonik excel saat Anda membutuhkan ukuran kompak, rasio tinggi dalam satu tahap, massa rendah, reaksi sangat rendah, dan akurasi yang konsisten di seluruh kehidupan layanan. Mereka adalah kecocokan alami untuk sambungan yang diartikulasikan, kepala pan-tilt, pengindeksan presisi, dan pergelangan tangan robot kolaboratif. Jika aplikasi melibatkan rotasi berkecepatan tinggi terus menerus dengan beban kejut yang berat atau menuntut kecepatan input yang sangat tinggi, desainer dapat memasangkan peredam dengan tahap sabuk hulu atau mempertimbangkan arsitektur alternatif. Namun, dalam sebagian besar tugas presisi tinggi, kecepatan tinggi, pendekatan gelombang regangan menghasilkan efisiensi volumetrik terbaik di kelasnya dan akurasi per kilogram.

Dari beban ke rasio: panduan praktis untuk Perhitungan torsi peredam harmonik

Menerjemahkan persyaratan dunia nyata ke dalam angka mekanis

Proses ukuran yang kuat dimulai dengan memetakan semua torsi eksternal: torsi gravitasi statis dari muatan dan tautan, torsi akselerasi dinamis dari profil gerak yang diinginkan, gesekan dan torsi segel, dan torsi gangguan seperti drag kabel. Tambahkan faktor keamanan untuk ketidakpastian dan termasuk siklus tugas. Tujuan inti adalah untuk memastikan peredam dapat mengirimkan puncak dan torsi RMS tanpa pemanasan atau kelelahan yang berlebihan. Rasio ini kemudian dipilih untuk menjaga motor servo beroperasi di wilayah kecepatan -kecepatan yang menguntungkan sambil memenuhi target resolusi. Karena peredam harmonik menawarkan rasio tahap tunggal yang sangat tinggi, Anda sering dapat memilih motor yang lebih kecil tanpa kompromi, asalkan kecepatan input peredam yang diijinkan dihormati.

Alur kerja langkah demi langkah dengan contoh persamaan

• Hitung torsi gravitasi: T _g = m · g · l · cos (θ) tentang sumbu sambungan pada sudut terburuk.
• Hitung torsi akselerasi: T _a = J · α , dengan J sebagai inersia yang tercermin dan α sebagai percepatan sudut.
• Jumlah torsi eksternal dan tambahkan margin: T _req = (T _g T _a T _f ) · Sf .
• Pilih rasio sehingga kecepatan motor dan torsi jatuh di sweet spotnya, dan verifikasi batas kecepatan input peredam.
• Periksa kekakuan torsional terhadap penentuan posisi dan target waktu penyelesaian.

Snapshot Ukuran Ilustrasi

Pertimbangkan sambungan pergelangan tangan dengan alat 2,5 kg pada radius 0,25 M, menargetkan 300 °/s dengan pembalikan cepat. Torsi gravitasi pada pose terburuk sekitar 2,5 · 9.81 · 0.25 ≈ 6.13 n · m. Misalkan akselerasi menambahkan 3,5 N · m dan gesekan 0,4 N · m lainnya. Dengan faktor keamanan 1,6, torsi output yang diperlukan menjadi (6.13 3.5 0.4) · 1.6 ≈ 16.7 n · m. Pilih rasio yang memungkinkan motor mengirimkan ini setelah pengurangan sambil menjaga kecepatan input di bawah batas dan memastikan inersia yang dipantulkan dapat dikelola untuk dikendalikan. Akhirnya, verifikasi torsi terus menerus pada tugas RMS sambungan sehingga batas termal dihormati atas profil misi.

Tabel parameter contoh

Alur kerja di atas mewujudkan semangat Pengurangan Harmonik Perhitungan torsi : Mengukur, margin, verifikasi perilaku termal, dan mengulangi rasio sampai aktuator mencapai kecepatan, kekakuan, dan tujuan akurasi tanpa komponen yang terlalu besar.

Merancang a peredam harmonik untuk lengan robot dalam sel industri

Memetakan persyaratan bersama di seluruh rantai kinematik

Lengan multi-sumbu biasanya menampilkan penurunan persyaratan torsi dari pangkalan ke pergelangan tangan; Namun, tuntutan akurasi sering meningkat menuju efektatau akhir. Saat memilih a peredam harmonik untuk lengan robot Sambungan, basis mungkin mendukung torsi yang lebih tinggi dan kekakuan untuk stabilitas posisi di bawah tautan panjang, sedangkan pergelangan tangan menuntut serangan balik minimal dan massa rendah untuk kelincahan. Dimensi aksial kompak peredam membantu menjaga pusat massa lengan dekat dengan setiap sumbu, mengurangi torsi yang diperlukan dan meningkatkan efisiensi energi di seluruh siklus tugas dengan start dan berhenti yang sering.

Kontrol Pertimbangan: Pencocokan dan Kepatuhan Inersia

Karena rasio peredam melipatgandakan torsi motor dan membagi kecepatan, itu juga meningkatkan inersia beban yang dipantulkan dengan kuadrat rasio seperti yang terlihat oleh motor. Memukul keseimbangan antara rasio tinggi untuk resolusi dan rasio sederhana untuk pengendalian sangat penting. Inersia yang dipantulkan berlebihan dapat memaksa keuntungan kontrol konservatif dan memperpanjang waktu penyelesaian. Kepatuhan torsional dari peredam harus diperhitungkan dalam model servo; Kekakuan yang terlalu sedikit dapat berpasangan dengan inersia beban dan membuat mode yang teredam ringan, sedangkan konfigurasi yang lebih keras mendukung bandwidth yang lebih tinggi dan pelacakan jalur yang lebih tajam tanpa overshoot.

Faktor lingkungan dan keandalan

Sel -sel industri memaparkan sendi pada ayunan suhu, debu, dan dampak sesekali. Pilih penyegelan dan pelumasan yang kompatibel dengan rencana lingkungan dan pemeliharaan. Jika lengan mengalami sering berubah, pertimbangkan margin pengaman tambahan untuk torsi sementara selama docking. Untuk sumbu vertikal yang harus menahan beban selama kehilangan daya, mengintegrasikan rem atau memilih reduser dengan backdrivability internal yang rendah untuk membatasi jarak jatuh sementara rem terlibat.

Perbandingan penekanan sendi lengan

Memilih a reduser harmonik kompak untuk cobot Sendi

Keselamatan skala manusia dan kebutuhan akan transmisi ringan

Robot kolaboratif berbagi ruang kerja dengan orang -orang dan dengan demikian memprioritaskan dinamika yang halus dan aman secara inheren. A reduser harmonik kompak untuk cobot memberikan pengurangan tinggi dalam amplop kecil, membantu lengan ringan yang membatasi inersia dan dampak energi. Keterlibatan serangan balik yang halus dan dekat-nol mendukung estimasi torsi resolusi tinggi untuk deteksi tabrakan, sementara kekompakan memungkinkan aktuator diselipkan ke dalam profil tautan ramping yang lebih mudah untuk melindungi dan membulatkan keamanan.

Kemampuan latar dan kontrol kekuatan

COBOT mendapat manfaat dari sendi yang dapat dilatih dengan torsi yang wajar sehingga sistem dapat mendeteksi dan menanggapi kontak yang tidak terduga. Reduksi harmonik bervariasi dalam bacaan yang jelas tergantung pada rasio dan gesekan segel; Memilih rasio sedang dan pelumasan yang dioptimalkan membantu. Karena cobot sering berjalan pada kecepatan yang lebih rendah dengan interaksi manusia yang sering, ruang kepala termal dan torsi terus menerus - tidak hanya memuncak - harus diverifikasi. Motor Cogging Rendah dipasangkan dengan pereduksi yang meminimalkan stiksi meningkatkan kontrol kekuatan kecil, memungkinkan rakitan yang sesuai dan mode panduan tangan.

Siklus muatan, ruang kerja, dan tugas

Sementara muatan kolaboratif mungkin sederhana, jangkauan panjang dan pose horizontal yang diperluas masih dapat menghasilkan torsi gravitasi yang bermakna. Reducer harus berukuran untuk postur kasus terburuk saat memperhitungkan fungsi keselamatan seperti daya dan pembatasan kekuatan yang dapat mengurangi kecepatan maksimum yang diijinkan. Desainer harus memodelkan tugas -tugas umum - pengambilan win, cenderung mesin, obeng ringan - untuk menentukan torsi RMS yang sebenarnya dan memastikan peringkat termal peredam tidak terlampaui selama operasi kolaboratif berkelanjutan.

Pertimbangan yang berfokus pada cobot versus senjata industri umum

Kerangka Keputusan: Harmonic Reducer vs Planet Gearbox

Membandingkan arsitektur di seluruh metrik yang penting

Gelombang regangan dan transmisi planet dapat memberikan rasio tinggi dan kepadatan torsi, tetapi perilaku mereka berbeda dengan cara yang mempengaruhi kesesuaian aplikasi. Unit harmonik menekankan serangan balik yang sangat rendah, panjang aksial kompak, dan rasio tahap tunggal tinggi, membuatnya sangat baik untuk sambungan presisi dan pergelangan tangan kompak. Tahapan planet biasanya menawarkan kemampuan kecepatan input yang lebih tinggi, ketahanan guncangan yang kuat, dan efisiensi yang sangat baik pada rasio sedang, yang dapat menarik untuk sumbu rotasi kontinu dan spindel padat daya. Saat mengevaluasi Harmonic Reducer vs Planetary Gearbox Opsi, stabilitas timbal balik dari kehidupan, kekakuan torsional, kebisingan, interval pelumasan, dan jejak termal dari siklus tugas Anda.

Tabel perbandingan berdampingan

Memilih dengan niat, bukan kebiasaan

Jika KPI Anda adalah akurasi yang dapat diulang dengan kepatuhan minimal, a Reduksi harmonik presisi reaksi rendah Konfigurasi menawarkan keuntungan yang jelas. Jika KPI Anda adalah rotasi berkecepatan tinggi yang berkelanjutan dan ketahanan terhadap guncangan berulang, tahap planet mungkin lebih sederhana. Banyak sistem mencampur keduanya: harmonik di pergelangan tangan untuk akurasi dan planet pada sumbu sebelumnya untuk throughput daya. Mulai dari persyaratan yang terukur, bukan pilihan warisan.

Menyatukan semuanya: seleksi, integrasi, dan umur panjang

Daftar periksa praktis untuk pemilihan pertama kali

• Tentukan torsi output: Puncak dan RMS, termasuk faktor keamanan.
• Tetapkan target akurasi: serangan balik yang diizinkan, kekakuan torsional, pengulangan.
• Pilih rasio melalui Perhitungan torsi peredam harmonik dan pencocokan motor.
• Verifikasi batas kecepatan input, beban overhung yang diijinkan, dan masa pakai bantalan.
• Konfirmasikan kenaikan termal pada siklus tugas; Rencanakan jalur panas dan pemasangan.
• Menilai backdrivability dan kepatuhan untuk tugas yang dikendalikan dengan kekuatan di a kompak Pengurangan Harmonik untuk cobot or a peredam harmonik untuk lengan robot .

Catatan integrasi yang melindungi akurasi

Wajah pemasangan harus datar dan ko-axial; Bahkan misalignment kecil dapat memuatkan bantalan dan mendistorsi flexspline, kehidupan yang merendahkan. Gunakan torsi baut yang disarankan dan pola urutan. Hindari mentransmisikan guncangan eksternal melalui perumahan dengan memisahkan perlengkapan jika memungkinkan. Untuk manajemen kabel, rute bagian fleksibel untuk meminimalkan torsi gesekan tambahan yang akan menutupi ambang deteksi tabrakan yang halus.

Praktik pemeliharaan yang menjaga backlash rendah dari waktu ke waktu

Gunakan interval pelumas dan isi ulang yang ditentukan; Grease yang berlebihan atau tidak kompatibel dapat meningkatkan suhu dan mengurangi efisiensi. Lacak suhu selama siklus panjang; Jika perumahan berjalan lebih panas dari yang diharapkan, kunjungi kembali asumsi siklus tugas, aliran udara sekitar, atau pemilihan rasio. Mengukur kekakuan statis dan kesalahan penentuan posisi statis pada perlengkapan uji; Kepatuhan yang meningkat dapat memperingatkan keausan sebelum mempengaruhi kualitas produksi.

Integrasi do dan ringkasan tidak
